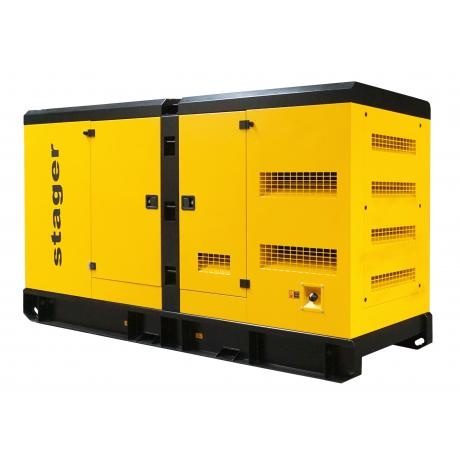

YDSD206S3 Generator de curent Stager ,putere 206 kVA , trifazat , diesel , 271 A, motor 4 timpi ,6 cilindri in linie,cod 115800YDSD206S3

Descriere

Descriere: Alternator Y274HS, grad de protectie IP23, clasa de izolatie H; Tampoane anti-vibratii; Filtru de aer uscat, filtru de combustibil, filtru ulei; Buson de motorina cu acces cu cheie; Intrerupator retea electrica; Buton de oprire in caz de urgenta montat la exteriorul carcasei; Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala) Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii; Usile de acces ale generatorului sunt dotate cu chedere din cauciuc; Tampoane laterale din cauciuc pentru usile generatorului care previn lovirea accidentala a generatorului in cazul deschiderii complete a acestora; Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului; Fereastra de vizionare a panoului de control, aflat pe o usa ce se poate incuia; Panou de control SmartGen HGM 4020; Baterie de pornire 24V, suport si cabluri; Instalatie electrica ordonata pe coduri de culoare si numere care faciliteaza interventiile chiar si de la distanta; Inele de ridicare in partea de sus a carcasei, iar sasiul este dotat cu fante pentru incarcare/descarcare cu ajutorul motostivuitoarelor. Conector ATS Baterie Display Digital Dotat cu preincalzire Optional: ATS Modul conectare GSM CMM366A-4G Date tehnice :
GENERATOR Putere nominala: 188 kVA / 150 kW Putere maxima: 206 kVA / 165 kW Tensiune nominala: 230/400 V Frecventa: 50 Hz Curent nominal: 271.4 A Factor de putere (cos Φ): 0.8 Capacitate rezervor combustibil: 370 L Autonomie @ 100% sarcina: 9 ore Nivel de zgomot @7m: 74 dB Grad de protectie: IP23 Tip structura: Silent Dimeniuni (LxWxH): 3250*1100*1750 mm Greutate neta: 2550 kg Panoul de control: SMARTGEN HGM 4020 PERFORMANTE ELECTRICE Clasa de performanta: G2 Abatere reziduala a frecventei δfst: ≤ 5% Banda de frecventa stare constanta βf: ≤ 1.5% Reglare tensiune, stare constanta: ≤ ±2.5% Fluctuatii ale frecventei (Crestere brusca) δf+dyn: ≤ -10% Fluctuatii ale frecventei (Scadere brusca) δf-dyn: ≤ +12% Timp revenire frecventa tf: ≤ 5 s Fluctuatii de tensiune (Crestere brusca) δU+dyn: ≤ -20% Fluctuatii de tensiune (Scadere brusca) δU-dyn: ≤ +25% Timp stabilizare tensiune tU: ≤ 6 s ALTERNATOR Model alternator: Y274HS Tip cablare: Conexiune in stea Putere nominala: 150 kW Eficienta: 93.30% Excitatie: Auto-excitatie TIF (factorul de influenta telefonica): < 50 THF (distorsiuni datorate armonicilor): < 2% Clasa de izolatie: H Grad de protectie: IP23 Numar rulmenti: 1 Faza / Poli: 3 Factor de putere: 0.8 Reglare tensiune: Stare constanta: ≤±1%, Stare instantanee: 3% Altitudine: 1000 m Supraturatie (min-1): 20.00% MOTOR Model motor: SDEC 6HTAA6.5-G23 Tip motor: Diesel, 4-timpi, 6 cilindri in linie, racire cu apa Putere nominala @1500rpm: 168 kW Alezaj x Cursa: 105x124 mm Capacitate cilindrica: 6.5 L Rata de compresie: 16:1 Tip regulator: Electronic SISTEM ADMISIE Tip aspiratie: Intercooler Rezistenta max. la admisie: 6 kPa Debit aer: 11.9 m³/min SISTEM EVACUARE Temperatura gazelor evacuate (dupa Turbo): 600ºC Debit gaze evacuate: 28.1 m³/min Contrapresiune max. evacuare: 8 kPa SISTEM DE UNGERE Capacitate baie de ulei: 17.5 L Tip ulei: PRO 10W-30 Consum ulei (ca % din consum combustibil): 0.90% Avertizare presiune scazuta ulei: 98 kPa SISTEM RACIRE Capacitate lichid racire pentru motor: 9.6 L Capacitate lichid racire (cu radiator): 42 L Temperatura max. avertizare lichid racire: 99ºC Temperatura max. a radiatorului: 50ºC SISTEM COMBUSTIBIL Tip injectie: directa Consum combustibil (50%): 20.5 L/h Consum combustibil (75%): 29.5 L/h Consum combustibil (100%): 39.7 L/h SISTEM PORNIRE Capacitate electromotor: 6 kW Tensiune pornire: 24 V Capacitate acumulator: 2x80 Ah PANOU DE CONTROL Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc. Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate. Caracteristici: Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli; Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS; Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie; Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC; Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator; Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri; Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului. Date tehnice: Tensiune de alimentare: 8 ~ 35 Vcc Consum energie: < 3W (Mod standby: ≤ 2W) Temperatura de functionare: (-25 ~ +70)ºC Frecventa alternator: 50 / 60 Hz Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W Interval intrare tensiune alternator - 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N) - 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph) - 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N) - 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N) Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS) Frecventa senzorului de turatie: 10000 Hz (max.) Releu iesire pornire: 5A 28Vcc la iesirea sursei Releu iesire combustibil: 5A 28Vcc la iesirea sursei Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei) Grad de protectie: IP65 AMF: DA Detectare & Afisare kW/A: DA Interfata programabila: USB / RS485 Port CANBUS: DA Intretinere: DA Jurnal inregistrari: DA Functie de pornire in caz de urgenta: DA
